正垂保护管

发布时间:2020-03-17 09:19 作者:领翔钢管

产品介绍:

正垂保护管

正垂施工主要工序

正垂保护管有效孔径测量→固定夹线装置→固定正垂测线→安 装阻尼箱→安装垂线坐标仪→垂线观测


正垂保护管有效孔径测量

正垂有效孔径测定采用正垂原理测定,确定有效孔径后,保证 大于10cm,根据测量结果定出有效孔径的圆心和直径。


固定夹线装置

夹线装置在坝顶方式采用焊接,焊接前调整夹线置,使夹线装 置的出线口于有效孔径中心一致。


固定正垂测线

(1)把铟钢丝穿过夹线装置放入正垂孔中,在夹线装置出把铟 钢丝固定好。

(2)固定好铟钢丝后,及时盖上盖板,保护夹线装置不受人为 损坏和雨水影响。


安装阻尼箱

(1)把阻尼箱放置在预定位置,重锤固定在拉杆上,根据高度 确定铟钢丝的长度并把铟钢丝固定在拉杆上,把重锤放入阻尼箱中,使重锤底部距阻尼箱筒底的距离大于5cm以上。

(2)向阻尼箱箱内加入变压器油,使变压器油高于重锤顶部 15cm。


安装垂线坐标仪

(1)先把垂线坐标仪底板调整水平,使仪器的纵、横轴读数各 平行于坝轴线坐标线,坐标仪的读数显示屏面向上游方向。

(2)调整垂线坐标仪使观测值处于仪器读数范围的中间值25~ 30mm附。

(3)安装完成后随即进行观测,测取初始值。

(4)做好垂线坐标仪的防护工作,尤其是坝顶的保护盖要盖好 ,不能漏水或渗水,负责会造成垂线坐标仪出现故障,影响观测。


垂线观测

正垂线观测方法同倒垂线观测方法。

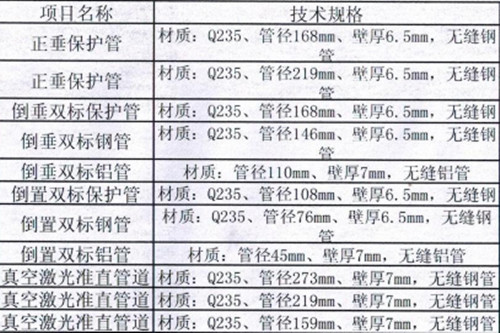

正垂保护管规格
